Описание
Вниз с инструментов утеса отверстия (сверля инструментов) буровое оборудование утеса которое принимает обжатый воздух по мере того как источник питания частично для того чтобы возвратить силу удара в сверлить продырявливает. Прибор воздуха распределяя в молотке верхней части контролирует поршень для того чтобы двинуть взад и вперед. Ударное устройство аранжированное в фронте молотка верхней части возвращает повдерто удара бит вниз--отверстия к толкотне трясет.
1. согласно условиям Китая минируя, поглотить передовую технологию отечественного и чужого импактора и конструировать и изготовление самых последних продуктов.
2. разумный выбор материалов, предварительная технология изготовления, проверка качества идеальная.
3. имеет более высоко сверля скорость.
4. смогите обеспечить твердеть обработку для того чтобы увеличивать срок службы и уменьшать цену пользы.
5. одиночная сила удара большая, и расход энергии сломленного утеса низок.
6. вес поршеня и бита для того чтобы иметь самую лучшую передачу момента.
7. современная теория принята в структурном дизайне, который делает продолжительность волны стресса более длинной, амплитуда стресса ниже, и жизнь поршеня длинна.
Применения
Она главным образом использована в геологохимическом исследовании, угольной шахте, охране природы воды и гидроэлектроэнергии, шоссе, железной дороге, мосте, конструкции и так далее.
Спецификации
|

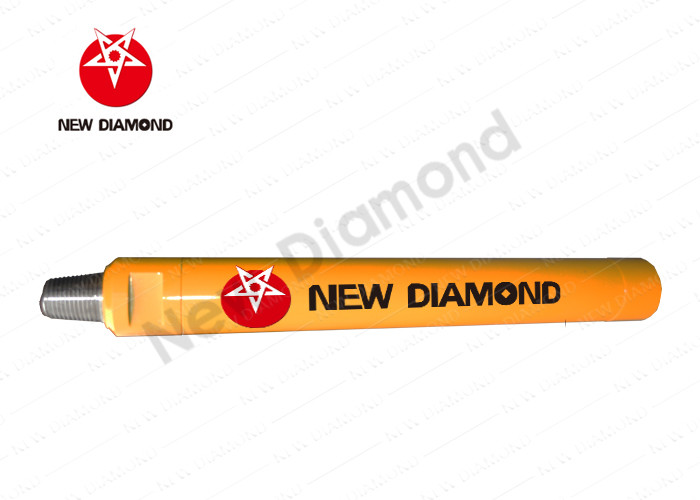

Молотки воздушного давления ДТХ серии НД высокие с клапаном с педальным управлением
Технические данные
|
| Длина (без бита) |
НД35 |
НД45 |
НД55 |
НД55К |
НД65 |
НД85 |
НД1120 |
| 930мм |
1045мм |
1214мм |
1160мм |
1248мм |
1492мм |
1900мм |
| Вес (без бита) |
25.00кг |
39.00кг |
76.50кг |
72.50кг |
100.00кг |
188.00кг |
480.00кг |
| Внешний диаметр |
Ø82мм |
Ø99мм |
Ø126мм |
Ø126мм |
Ø142мм Ø144мм
Ø146мм Ø148мм
|
Ø180мм/Ø185мм |
Ø275мм |
| Хвостовик бита |
НХД3.5 |
КОП44/ДХД340 |
КОП54/ДХД360 |
КОП55К/ДХД350К |
КОП64/ДХД360 |
КОП84/ДХД380 |
КДХД1120 |
| Ряд отверстия |
Ø90-Ø110мм |
Ø110-Ø135мм |
Ø135-Ø155мм |
Ø135-Ø155мм |
Ø155-Ø190мм |
Ø195-Ø254мм |
Ø305-Ø445мм |
| Поток соединения |
АПИ2 3"/8РЭГ |
АПИ2 3"/8РЭГ |
АПИ2 3"/8РЭГ
АПИ3 1"/2РЭГ
АПИ2 7"/8РЭГ
|
АПИ2 3"/8РЭГ
АПИ3 1"/2РЭГ
АПИ2 7"/8РЭГ
|
АПИ3 1"/2РЭГ |
АПИ4 1"/2РЭГ |
АПИ6 5"/8РЭГ |
| Давление деятельности |
1.0-1.5Мпа |
1.2-2.0Мпа |
1.3-2.3Мпа |
1.3-2.3Мпа |
1.5-2.5Мпа |
1.5-3.0Мпа |
2.0-3.5Мпа |
| Тариф удара на 17 Адвокатурах |
28ХЗ |
27ХЗ |
25ХЗ |
25ХЗ |
23ХЗ |
27ХЗ |
16ХЗ |
| Порекомендованная скорость вращения |
25-40р/мин |
25-40р/мин |
20-35р/мин |
20-35р/мин |
20-30р/мин |
20-30р/мин |
15-25р/мин |
| Потребление воздуха |
1.0Мпа:
³/мин 4.5м
1.5Мпа:
³/мин 9.0м
|
1.0Мпа:
³/мин 6.0м
1.8Мпа:
³/мин 10.0м
2.4Мпа:
³/мин 15.0м
|
1.0Мпа:
³/мин 9.0м
1.8Мпа:
³/мин 15.0м
2.4Мпа:
³/мин 23.0м
|
1.0Мпа:
³/мин 9.0м
1.8Мпа:
³/мин 15.0м
2.4Мпа:
³/мин 23.0м
|
1.0Мпа:
³/мин 10.0м
1.8Мпа:
³/мин 20.0м
2.4Мпа:
³/мин 28.5м
|
1.0Мпа:
³/мин 15.0м
1.8Мпа:
³/мин 26.0м
2.4Мпа:
³/мин 34.0м
|
1.0Мпа:
³/мин 30.0м
1.8Мпа:
³/мин 56.0м
2.4Мпа:
³/мин 78.0м
|
Преимущество особенности
1. Обязательство цены: для обеспечения высокой надежности продуктов, выбор сырья использует продукты бренда грейпфрута; под такими же конкурсными условиями, и не уменьшить представление продукта техническое на основании искренности на благоприятной цене к клиентам.
2. Качественное обязательство: производство и испытание продукта имеют карточки учета показателей качества и данные по осмотра; представление продукта может выдержать осмотр клиента.
3. Обслуживание клиента: для создания нового бренда диаманта, увеличьте видимость предприятий, установите имедж корпорации, мы служите клиенты с принципом «льготные цены, хорошее обслуживание, принципа надежного качества продукции».
Возникновение изображения отличает это из фактического продукта, и фактический продукт стандарт.
| Молотки воздушного давления ДТХ серии НД высокие с клапаном с педальным управлением |
| Описание деталя |
Вес (кг) |
| НД35 |
НД45 |
НД55 |
НД55К |
НД65 |
НД85 |
НД1120 |
| 1, верхняя подводная лодка |
4,20 |
6,50 |
15,00 |
13,70 |
20,00 |
41,00 |
70,00 |
| 2, кольцо «о» верхней подводной лодки |
0,01 |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,04 |
| 3, кольцо проламывания |
0,01 |
- |
- |
- |
- |
0,20 |
0,80 |
| 4, клапан Ченк |
0,20 |
0,42 |
1,00 |
1,00 |
1,00 |
1,50 |
3,00 |
| 5, весна |
0,02 |
0,04 |
0,04 |
0,04 |
0,04 |
0,10 |
0,10 |
| 6, буфер обжатия |
0,04 |
0,04 |
0,08 |
0,08 |
0,08 |
0,42 |
1,00 |
| 7, раздатчик воздуха |
1,40 |
2,20 |
3,70 |
3,50 |
5,00 |
12,50 |
20,00 |
| 8, внутренний цилиндр |
1,60 |
2,30 |
4,50 |
4,20 |
5,00 |
8,60 |
23,00 |
| 9, поршень |
5,40 |
9,00 |
15,50 |
17,20 |
23,60 |
41,00 |
125,00 |
| 10, внешний цилиндр |
9,50 |
15,00 |
30,00 |
26,50 |
36,80 |
62,00 |
170,00 |
| 11, направленный рукав |
- |
- |
- |
1,20 |
2,40 |
9,60 |
16,00 |
| 12, кольцо «о» кольца стопа |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,04 |
| 13, кольцо стопа |
0,20 |
0,20 |
0,30 |
0,50 |
0,60 |
1,20 |
4,50 |
| 14, кольцо проламывания |
0,01 |
- |
- |
- |
- |
0,20 |
0,80 |
| 15, цыпленок привода |
1,95 |
3,50 |
6,40 |
4,50 |
6,00 |
17,50 |
48,00 |
| 16, буровой наконечник |
5,00 |
9,00 |
16,00 |
15,60 |
26,00 |
40,00 |
120,00 |
